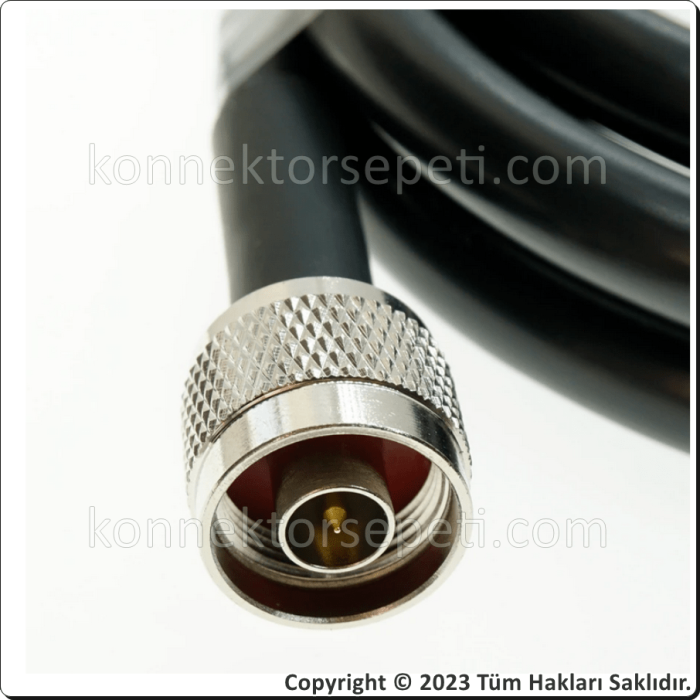

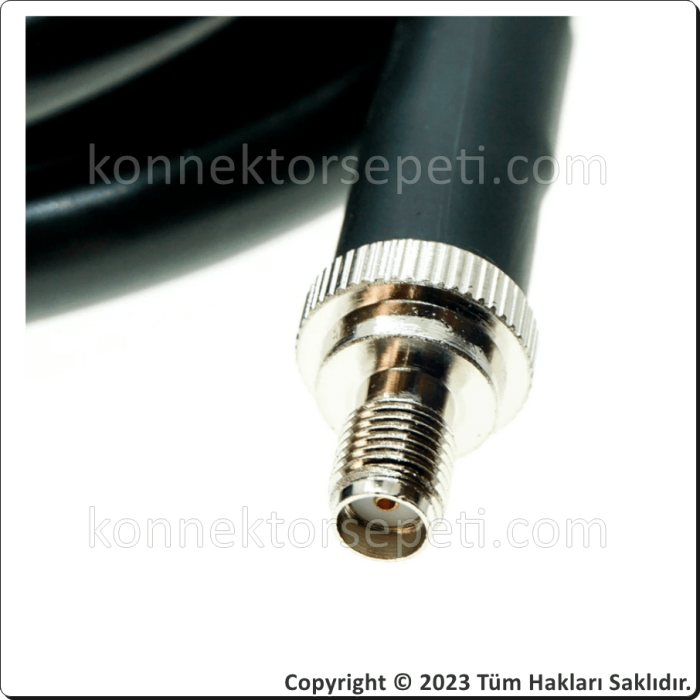

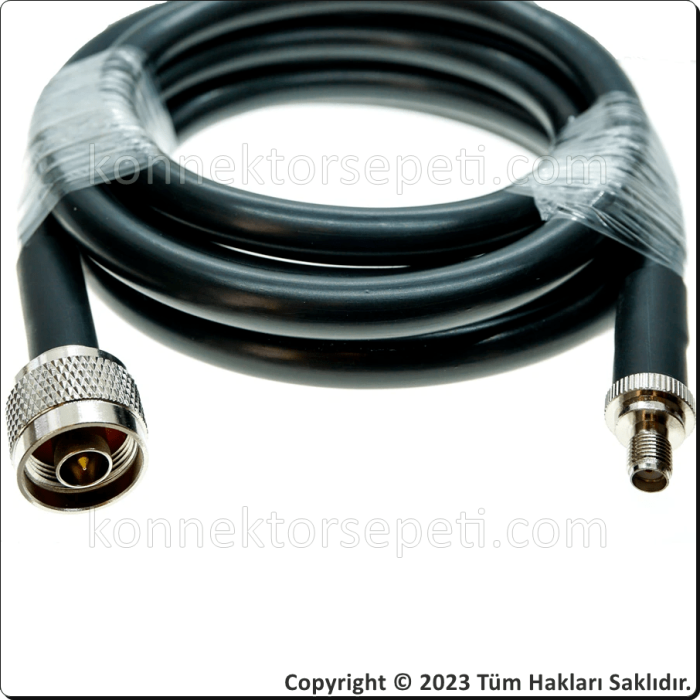

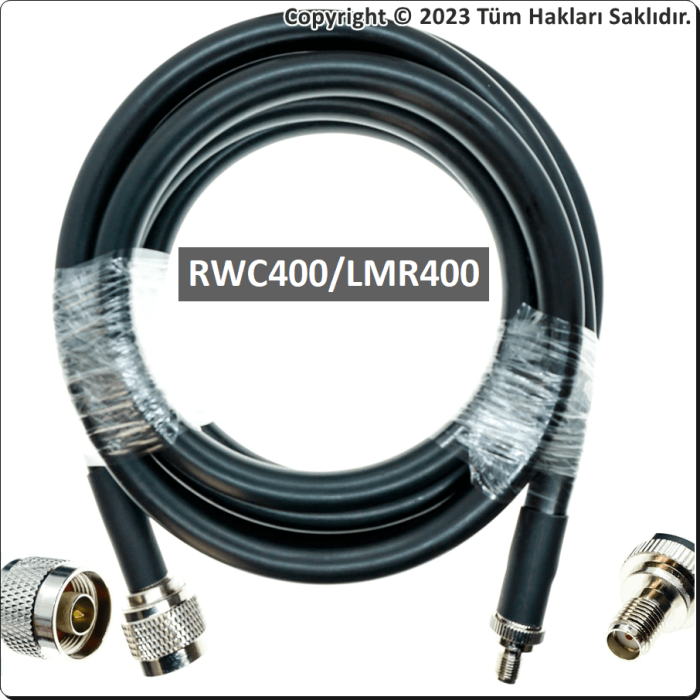

N erkek - SMA dişi Koaksiyel Kablo LMR400/RWC400

N erkek - SMA dişi Koaksiyel Anten Kablosu 50Ω

Kablo Özellikleri(Düşük Kayıplı RWC400PE Bakır 50 ohm)

KULLANIM ALANLARI:

RWC Low Loss kablolar, yeni nesil 3 katmanlı fiziksel köpük teknolojisi ile üretilen kablolardır. 50 ohm geniş bant kablosuz uygulamalar için yüksek performans sağlar. RG tipi geleneksel kablolara göre daha düşük kayıp, yüksek yayılma hızı ve daha iyi RF ekranlama sağlar. Genellikle BNC, TNC, SMA ve N-Tipi konnektörler ile sonlandırılır.

Telsiz ve kablosuz haberleşme sistemlerinde RFID, WiFi, Dağıtılmış anten sistemleri(DAS), Kablosuz internet(WISP), Küresel konumlama(GPS) sistemlerinde savunma sanayi ve telekomünikasyon sistemlerinde kullanılır. Kılıf malzemesinin polietilen olması, açık hava ve yeraltı uygulamalarında tercih edilirken, holojensiz olması, yangın şartlarından etkilenmemesi gereken yerlerde tercih edilir.

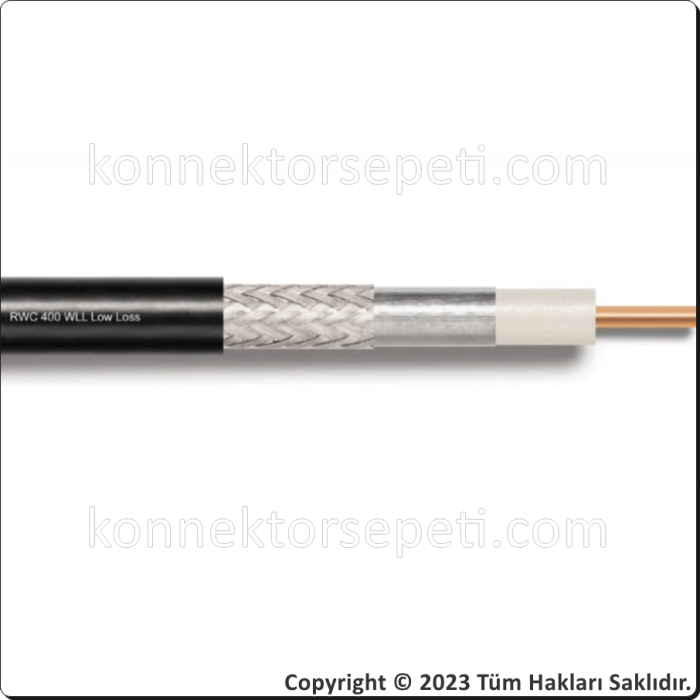

KABLO YAPISI:

İletken: Elektrolitik bakır tel, Ø 2,70mm
Class 1, IEC 60228

İzolasyon: Ekran : Fiziksel köpüklü PE, Ø 7,20mm
70°C, EN 50290-2-23

Ekran: Al-Pet-Al folyo min.%100 kapama
kalaylı bakır tel örgü %85 kapama

Kılıf: PVC – RAL 9011 Siyah, Ø 10,2mm
TM51 70°C, EN 50290-2-22
LLDPE – RAL 9011 Siyah, Ø 10,2mm
80°C, EN 50290-2-24
HFFR – RAL 9011 Siyah, Ø 10,2mm
70°C, EN 50290-2-27

TEKNİK ÖZELLİKLER:

Çalışma Sıcaklığı: -30 °C … +70 °C

Bükülme yarıçapı min: 10 x D

Empedans: 50 ± 2 Ω

Kapasite: 78,5 ± 2 pF/m

Yayılma hızı: %85 ± 2

Yalıtım direnci min.: 2 G Ω x km

Çalışma gerilimi max.: 2000 V

Test gerilimi: 5000 V

Standartlar: EN 50117, IEC 61196

Yangın performansı: Düşey alev yayılma EN 60332-1-2 (PVC-HFFR)
Korozif gaz EN 50267-2-1/2 (HFFR)
Duman yoğunluğu EN 61034-2 (HFFR

Zayıflama @20 °C max: 30 MHz 2,38 dB/100m
50 MHz 3,01 dB/100m
150 MHz 5,10 dB/100m
220 MHz 6,18 dB/100m
450 MHz 8,96 dB/100m
900 MHz 13,02 dB/100m
1500 MHz 17,33 dB/100m
1800 MHz 19,24 dB/100m
2000 MHz 20,45 dB/100m

2500 MHz 23,30 dB/100m
5800 MHz 38,92 dB/100m

Geri dönüş kaybı: 30-1000 MHz > 23 dB
1000-3000MHz > 20 dB

Ekran Zayıflaması = 30-3000MHz ≥ 90 dB
